1.慣性摩擦焊接裝備
★ 應用領域與功能
主要應用航空航天備等領域的焊接生產。適用于航空發動機風扇、高壓壓氣機盤鼓及高壓渦輪盤軸組件焊接制造及航天發動液氧輸送管等零部件焊接。

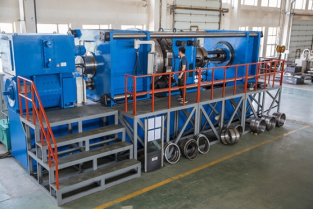

HWI-IFW-600B型慣性摩擦焊機
★ 主要技術指標
慣性摩擦焊接裝備性能指標
型號
最大轉速
r/min
最大轉動慣量
kg·m2
最大焊接力
kN
工件最大焊接外徑
mm
HWI-IFW-130
1000
400
1300
180
HWI-IFW-268
1000
800
2680
350
HWI-IFW-400B
667
10320
4000
850
HWI-IFW-600B
650
7890
6000
550
-
2.連續驅動摩擦焊接裝備
★ 應用領域與功能
主要應用于石油鉆桿、地質鉆桿、支重輪、工程油缸、傳動軸、渦輪增壓器、閥門等產品的焊接，實現了20噸到268噸焊接力全系列的定型制造。
★ 主要技術指標
連續驅動摩擦焊接裝備性能指標
型號
最大轉速
r/min
最大焊接力
kN
工件最大焊接外徑
mm
HWI-CDW-20
1200
200
20
HWI-CDW-30A
1000
300
70
HWI-CDW-30B
1000
300
70
HWI-CDW-40
1000
400
90
HWI-CDW-80
800
800
110
HWI-CDW-130
800
1300
130
HWI-CDW-200
800
2000
130
HWI-CDW-268
800
2000
130

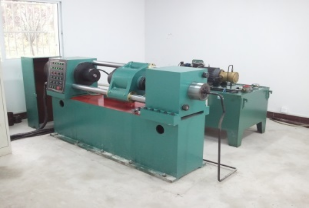

（1） HWI-CDW-20型連續驅動摩擦焊機

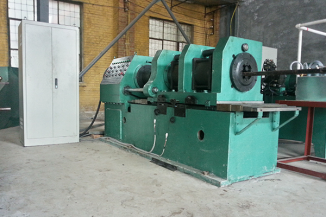

（2） HWI-CDW-30A型連續驅動摩擦焊機
（3） HWI-CDW-30B型連續驅動摩擦焊機

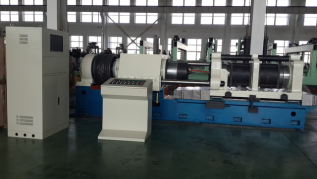

（4）HWI-CDW-40型連續驅動摩擦焊機

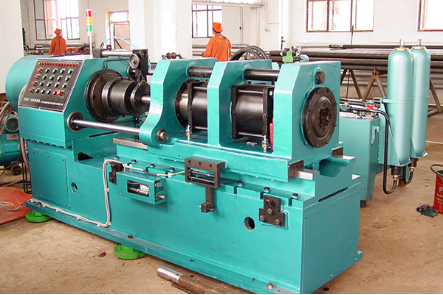

（5）HWI-CDW-80型連續驅動摩擦焊機

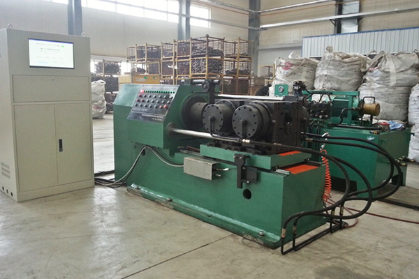

（6）HWI-CDW-130A型連續驅動摩擦焊機
（7）HWI-CDW-130B型連續驅動摩擦焊機

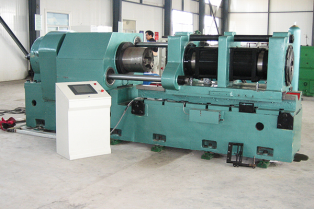

（8）HWI-CDW-268型連續驅動摩擦焊機
-
3.線性摩擦焊接設備
★ 應用領域與功能
主要應用航空航天備等領域的焊接生產。適用于航空發動機整體葉盤、飛機異型結構件及其他構件的制造及修復。
★ 主要技術指標
線性摩擦焊接裝備性能指標
型號
震蕩力
焊接力
驅動方式
最大焊接面積
HWI-LFW-30
15噸
30噸
液壓驅動
3000mm2
-
4.徑向摩擦焊接設備
★ 應用領域與功能
應用于軍工部件的焊接生產。適用于軍工彈帶、小口徑油氣管道等工程零部件的徑向摩擦焊接。
★ 主要技術指標
徑向摩擦焊接裝備性能指標
型號
最高轉速
r/min
最高焊接力
kN
最大慣量
kg·m2
最大焊接外徑
mm
HWI-RFW-130
1000
1300
388
180
HWI-RFW-200
1000
2680
800
350
-
5.攪拌摩擦焊接設備
★ 應用領域與功能
應用于軌道交通、航天航空等領域的焊接生產。適用于鋁合金、鎂合金、銅合金等板材及型材焊接。
★ 主要技術指標
攪拌摩擦焊接裝備性能指標
型 號
主軸最高轉速
r/min
最大焊接板厚
mm
X/Y/Z軸最大行程
mm
焊縫形式
HWI-FSW-8
2000
16
800/300/300
平面直線及曲線
HWI-FSW-20
2000
40
800/500/300
平面直線
HWI-FSW-40
1500
80
8000/3400/550
平面直線

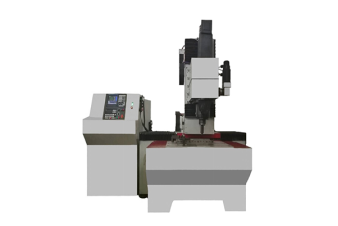

（1）HWI-FSW-8型臺式攪拌摩擦焊機
（2）HWI-FSW-8型臺式二維攪拌摩擦焊機

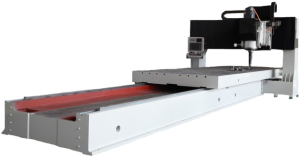

（3）HWI-FSW-20型靜龍門式攪拌摩擦焊機
（4）HWI-SFW-40型龍門攪拌摩擦焊機
（5） HWI-FSW-10型機器人攪拌摩擦焊機
★用戶經濟效益
針對國產材料，實現了摩擦焊全種類、全系列設備及配套工裝研制、成套焊接工藝開發、技術標準體系搭建、組件考核驗證的全流程自主開發與應用，焊接效率明顯提高，焊接質量明顯提升。
